Wykorzystanie pistoletów termokurczliwych do grupowania i zabezpieczania kabli

Często na placu budowy pojawia się konieczność zgrupowania kabli i ich ochrony. Osłona termokurczliwa oferuje prostą w instalacji metodę wymagającą użycia tylko jednego narzędzia: pistoletu do obkurczania. Oto jak wybrać odpowiednią osłonę i jak ją zainstalować.

Kiedy grupujemy kable?

Osłona termokurczliwa jest stosowana do grupowania kabli w osłonie w wielu przypadkach, głównie ze względów ochronnych, organizacyjnych i zgodności z normami elektrycznymi.

Typowe sytuacje, w których stosuje się grupowanie kabli:

• Ochrona kabli: osłony są używane do ochrony kabli przed uszkodzeniami mechanicznymi, ścieraniem, warunkami atmosferycznymi i ekspozycją na inne elementy.
• Utrzymanie czystej i uporządkowanej organizacji instalacji elektrycznych, co ułatwia konserwację i naprawy.
• Zgodność z normami: niektóre instalacje wymagają grupowania kabli w osłonach ze względów bezpieczeństwa i zapobiegania pożarom.
• Przy prowadzeniu kabli przez puste przestrzenie konstrukcyjne lub ściany, osłony zapewniają dodatkową ochronę i ułatwiają przeciąganie kabli.
• W środowiskach wilgotnych lub narażonych na wodę, stosowanie osłon wodoodpornych zapobiega przedostawaniu się wilgoci do kabli.

Wybór osłony

Kluczowe jest wybranie odpowiedniej osłony w zależności od konkretnego zastosowania, rozmiaru kabli i obowiązujących norm. Przestrzeganie norm bezpieczeństwa elektrycznego jest kluczowe dla zapewnienia niezawodności i bezpieczeństwa instalacji elektrycznych. W zależności od charakteru Twoich prac, możesz być zobowiązany do stosowania kodu kolorów.

Jak określić rozmiar swojej osłony?

1. Zmierz średnicę swoich kabli po zgrupowaniu przy użyciu suwmiarki.
2. Oblicz średnicę osłony po obkurczeniu, korzystając z wskaźnika obkurczania podanego przez producenta.
3. Zaplanuj niewielki margines, aby ułatwić manewrowanie.

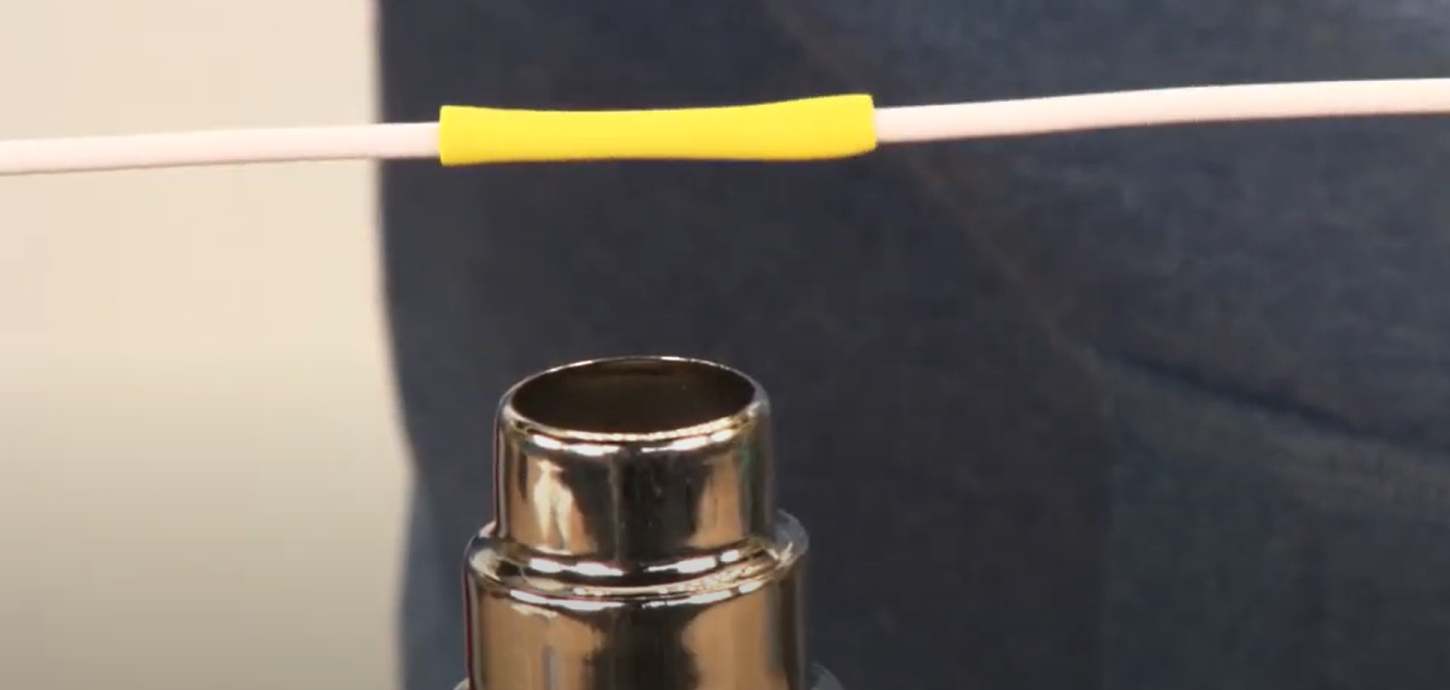

Montaż osłony przy użyciu pistoletu do obkurczania

Montaż osłony do grupowania kabli wymaga użycia pistoletu do obkurczania. Materiał, z którego jest wykonana osłona, reaguje na ciepło, na które jest wystawiony: kurczy się i dopasowuje do kształtu skupiska kabli. Po ochłodzeniu twardnieje, tworząc sztywną, ochronną powłokę.

1. Zacznij od przecięcia swojej osłony nożem lub parą nożyc dla cieńszych osłon. Jej obkurczenie szacuje się na około 10%, więc przewidzianą długość należy odciąć odpowiednio.
2. Włóż kable do zgrupowania do osłony. To najtrudniejszy etap z powodu czasem trudnego dostępu.
3. Gdy twoja osłona termokurczliwa jest już dobrze umieszczona, sprawdź, czy jest czysta i wolna od brudu lub resztek. Włącz swój pistolet do gorącego powietrza. Wykonuj ruch okrężny, postępując wzdłuż długości osłony. Jeśli jest długa, zacznij od jej środka, jeśli jest krótka, możesz zacząć od jednego z końców.
4. Upewnij się, że ciepło jest rozprowadzane równomiernie. Nie skupiaj się na jednym punkcie, aby nie ryzykować przepalenia i przebicia osłony, ale postępuj powoli. Upewnij się również, że zawsze zachowujesz minimalną odległość między dyszą twojego pistoletu a osłoną, aby jej nie przypalić.
5. Gdy osłona się skurczy i dopasuje do kształtu zgrupowanych kabli, wyłącz swój pistolet do gorącego powietrza. Pozwól osłonie ostygnąć i stwardnieć, nie dotykając jej.

To wszystko, twoje kable są teraz chronione!
