Étape 1 : repérages
Couper le réseau d’eau général.
Repérez l’emplacement du nouveau robinet : mesurez la hauteur souhaitée, placez un repère au crayon sur le mur et un repère au marqueur sur le tuyau au niveau du raccordement.
Tracez une droite horizontale pour matérialiser l’axe du tuyau à mettre en place, grâce au niveau à bulle.
Ôtez le tuyau d’arrivée, grâce à la pince multiprise et la clef à molette.
Mesurez sur le T la longueur de tuyau à couper. Reportez cette mesure sur le tuyau, en la centrant sur le repère d’axe.
Étape 2 : découpe des tuyaux
Découpez le tuyau en le plaçant dans le coupe-tube, en alignant la molette sur le repère de coupe.
Ébavurez ensuite les extrémités avec la lame du coupe-tube et poncez-les.
Étape 3 : cintrage du tuyau
Calez le tuyau dans l’étau en laissant dépasser environ 40 cm de tube. Allumez votre lampe à souder et réglez la flamme pour que le dard bleu mesure environ 2 centimètres.
Chauffez le tuyau à l’emplacement prévu pour le coude, jusqu’à ce qu’il change de couleur, ce qui indique qu’il est suffisamment recuit. À l’aide de la pince multiprise, retirez-le de l’établi, puis plongez-le dans l’eau.
Placez le tuyau dans la gorge du cintreur, à l’endroit où vous souhaitez le couder. Refermez progressivement la pince à cintrer, sans à-coups, jusqu’à l’angle désiré, en vous aidant des graduations.
Une fois l’angle atteint, retirez le tuyau du cintreur.
Étape 4 : ajustement du tuyau coudé
Percez à l’endroit que vous avez repéré pour la rosace du robinet, puis chevillez. Fixez la rosace et vissez le raccord droit.
Pour ajuster la taille du tuyau, placez-le dans l’alignement du trait au mur, contre le raccord droit. Insérez le tuyau jusqu’à la butée du raccord et tracez le repère de coupe correspondant. Puis découpez sur ce repère au coupe-tube.
Remettez en place la partie inférieure du tuyau, puis emboîtez le T de raccordement. Introduisez le tuyau coudé dans le raccord droit. Tracez le repère de découpe, en regard de la butée, puis coupez le tuyau. Il est prêt pour le raccordement.
Étape 5 : soudure
Poncez l’extrémité du tuyau à souder. Appliquez du flux décapant, puis insérez le tuyau dans le T de raccordement. Répartissez le flux en tournant le tuyau. Procédez de même pour la partie haute de l’arrivée d’eau.
Ajustez la position du T pour obtenir une planéité parfaite de votre montage. Placez votre assemblage dans l’étau.

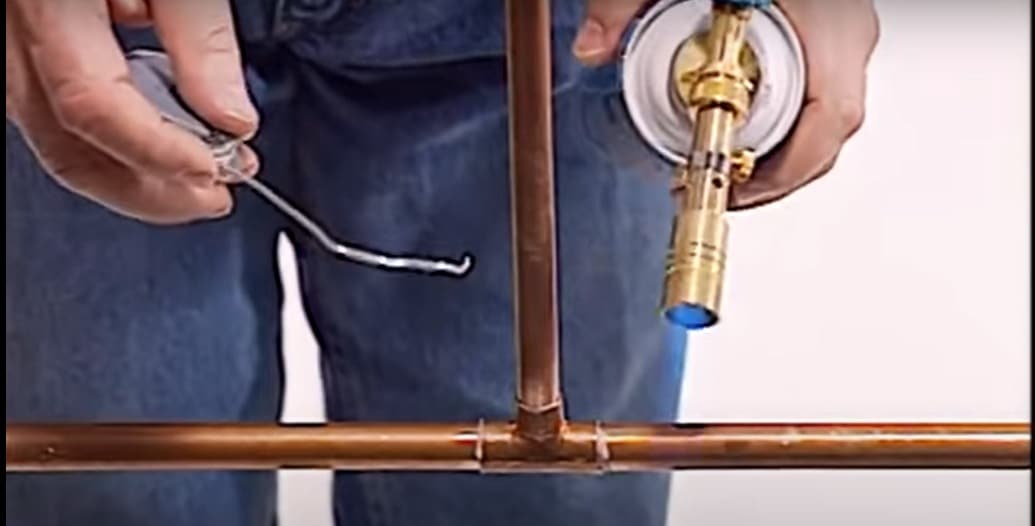

Pour procéder à la soudure, chauffez tuyau et raccord à la lampe à souder. Une fois la bonne température atteinte, éloignez la lampe à souder et appliquez l’étain.
Par capillarité, l’étain se met en place autour du tuyau. Nettoyez la soudure à l’aide d’un chiffon humide.
Procédez de même pour les autres soudures nécessaires
Étape 6 : raccordement
Appliquez le flux sur la partie du tuyau à souder, en le mettant en place avec son joint. Serrez avec la pince multiprise et la clef à molette.
Mettez ensuite le montage en place : glissez le T sur le tuyau d’arrivée d’eau jusqu’à la butée, puis vissez le raccord droit sur la rosace. N’oubliez pas d’y insérer le joint.
Pliez et posez l’écran thermique derrière le tuyau pour protéger de la chaleur le mur et le tuyau d’évacuation en PVC.
Chauffez la lampe à souder, puis soudez comme précédemment, avec l’application de l’étain.
Placez deux tours de ruban d’étanchéité autour du filetage du robinet, puis vissez-le.
Serrez le raccord droit sous la rosace à l’aide de la clef à molette, ainsi que le joint d’étanchéité.
